| 型號 | 功率 | 排 量 | 壓力 | 轉速 | 氣罐容積 | 外形尺寸 | 凈量 | 備注 | |
| KW | HP | (m3/min) | (Mpa) | (r/min) | L | (cm) | (Kg) | ||
| 2V-4.0/5 | 22 | 30 | 4.0 | 0.5 | 970 | 220 | 1900×930×1235 | 600 |
一、產品特點: 全新設計理念，大排量，充分發揮氣動鑿巖機、潛孔鉆效率，使鑿巖速度大幅提高；擁有自有專利技術的油泵強制壓力潤滑系統和油針擊油飛濺和雙潤滑系統，有效地保證空壓機長時間運作；擁有專利設計的導流設計，高效、大直徑冷卻風扇,使每個氣缸得到充分冷卻；平衡設計，振動?。?道活塞環加2道油環,有效的降低了油耗；柴動型配置四缸柴油機,動力強勁,使用可靠；高精度的零部件，確保產品高穩定性，長壽命。 二、適用領域: 與70潛孔鉆、28鑿巖機配套用于工程、礦山行業。 |
| 2V-4.0/5C | 35 | 46 | 4.0 | 0.5 | 970 | 230 | 2120×895×1560 | 680 | |
| HS-4.5/6 | 25 | 33 | 4.5 | 0.6 | 970 | 200 | 1470×960×1180 | 550 | |
| HS-4.5/6C | 35 | 46 | 4.5 | 0.6 | 970 | 210 | 2030×945×1560 | 630 | |
一、概況

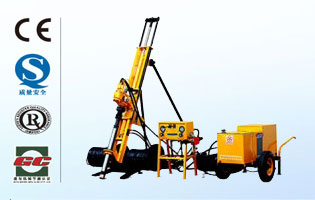

DQD70型電動潛孔鉆機是我公司新設計的一種新型適用性較廣的鑿巖設備，廣泛地適用于中小型礦山及交通、國防、水利、石方等工程，尤其適用于其他鉆車無法正常作業的凹凸的崎嶇地勢。該機結構簡單、操作方便、價格低廉、節約能源，同時還具有鉆鑿垂直和水平爆破孔的功能，特別是該機可拆性好，搬遷運輸方便。
二、主要特點
● 結構簡單、操作方便、價格低廉；
可拆性好，搬遷運輸方便，特別適合在凹凸的崎嶇地勢或原始地貌；
● 沖擊器耗氣量低，配套所需空壓機排氣量小，節能經濟；
● 回轉減速器扭矩大，在強振動、高負荷的工作條件下，可靠性好。
● 電器系統具有過載保護和缺相保護功能，使鉆機運行穩定可靠。
● 推進系統配置了減壓閥，可根據不同的巖石條件下調整推進力，以獲得鑿巖效果。
三、主要技術參數
適用巖石 | F=6~20 |
鉆孔直徑 | 68~80mm |
鉆孔深度 | 15m |
一次推進長度 | 1000mm |
回轉速度 | 90r/min |
耗氣量 | 3.5~5m3/min |
使用氣壓 | 0.5~0.8MPa |
氣缸直徑 | 90mm |
電機功率 | 3KW |
提升力 | 4200N |
推進力 | 3500N |
主機重量 | 175Kg |
